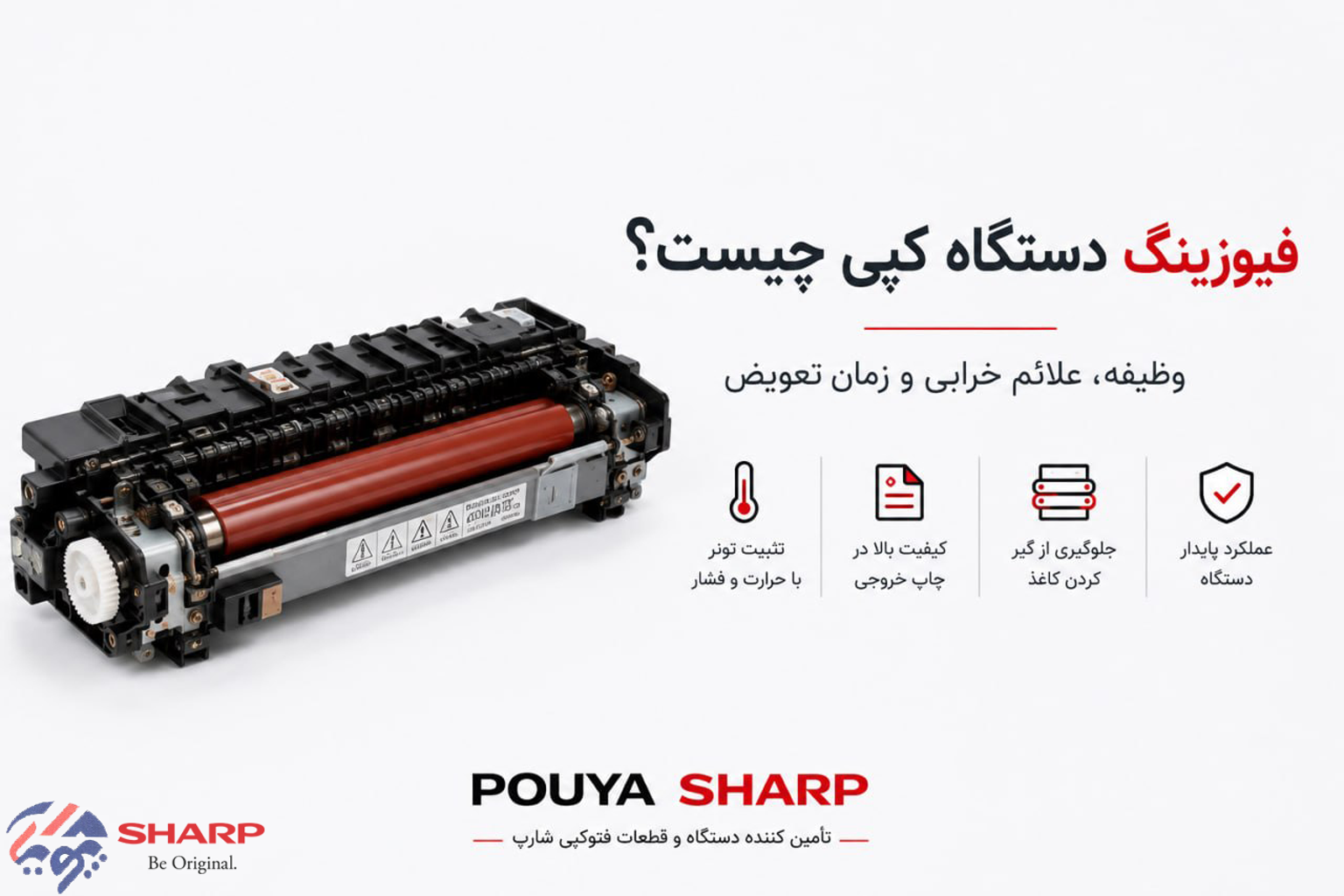

فیوزینگ دستگاه کپی چیست؟ وظیفه، علائم خرابی و زمان تعویض
فیوزینگ دستگاه کپی چیست؟
وقتی یک برگه از دستگاه کپی خارج میشود، نوشتهها و تصاویر باید بهصورت ثابت روی سطح کاغذ باقی بمانند. یکی از مهمترین بخشهایی که این مرحله را انجام میدهد فیوزینگ دستگاه کپی (Fuser Unit) است.
فیوزینگ در مراحل پایانی فرآیند چاپ قرار دارد و وظیفه اصلی آن تثبیت تونر روی کاغذ با استفاده از حرارت و فشار است.
به همین دلیل اگر سیستم فیوزینگ بهدرستی کار نکند، ممکن است تونر به خوبی روی کاغذ تثبیت نشود، چاپ با دست پاک شود، کاغذ چروک شود یا مشکلات دیگری در خروجی دستگاه مشاهده شود.
اما فیوزینگ دقیقاً چگونه کار میکند و از کجا بفهمیم مشکل چاپ مربوط به این قسمت است؟
فیوزینگ در دستگاه کپی چه کاری انجام میدهد؟
قبل از رسیدن کاغذ به فیوزینگ، تصویر تونری طی چند مرحله روی کاغذ منتقل شده است.
اما در این مرحله تونر هنوز باید بهطور مناسب روی سطح کاغذ تثبیت شود.
اینجاست که فیوزینگ وارد عمل میشود.
کاغذ از بین بخشهای مشخصی از سیستم فیوزینگ عبور میکند و ترکیب حرارت و فشار باعث میشود تونر روی کاغذ تثبیت شود.
فرآیند را به شکل ساده میتوان اینطور تصور کرد:
تشکیل تصویر → انتقال تونر به کاغذ → ورود به فیوزینگ → حرارت و فشار → خروج چاپ نهایی
به همین دلیل فیوزینگ یکی از آخرین مراحل مهم چاپ است.
چرا برگه هنگام خروج از دستگاه کپی گرم است؟
اگر بلافاصله بعد از چاپ برگه را بردارید، احتمالاً متوجه گرم بودن آن شدهاید.
این اتفاق تا حدی طبیعی است و یکی از دلایل آن عبور کاغذ از سیستم فیوزینگ است.
فیوزینگ برای تثبیت تونر از حرارت استفاده میکند و کاغذ هنگام عبور از این قسمت مقداری گرما دریافت میکند.
بنابراین گرم بودن معمول برگه پس از چاپ الزاماً نشانه خرابی دستگاه نیست.
اجزای فیوزینگ دستگاه کپی چیست؟
طراحی Fuser Unit در مدلهای مختلف یکسان نیست، اما سیستم فیوزینگ میتواند شامل اجزایی مانند:
- المنت یا منبع حرارتی
- رولر یا اجزای حرارتی
- Pressure Roller
- فیلم یا Belt در برخی طراحیها
- ترمیستور
- فیوز حرارتی
- بوشها و بلبرینگها
- قطعات جداکننده کاغذ
باشد.
هرکدام از این اجزا وظیفه مشخصی دارند.
به همین دلیل وقتی گفته میشود «فیوزینگ خراب شده»، الزاماً به این معنی نیست که کل مجموعه باید تعویض شود. ممکن است مشکل فقط مربوط به یکی از اجزای آن باشد.
رولر فشار در فیوزینگ چه کاری انجام میدهد؟
برای تثبیت مناسب تونر فقط حرارت کافی نیست.
کاغذ باید هنگام عبور از سیستم تحت فشار کنترلشده نیز قرار گیرد.
Pressure Roller یا رولر فشار در کنار بخش حرارتی به ایجاد این شرایط کمک میکند.
فرسودگی یا آسیب این قسمت میتواند روی عملکرد فیوزینگ و کیفیت خروجی تأثیر بگذارد.
ترمیستور فیوزینگ چیست؟
دمای فیوزینگ باید کنترل شود.
حرارت کم میتواند باعث تثبیت ناقص تونر شود و حرارت بیش از حد نیز شرایط نامناسبی ایجاد میکند.
Thermistor یکی از اجزایی است که در کنترل و تشخیص دمای سیستم نقش دارد.
اگر سیستم کنترل دما با مشکل مواجه شود، دستگاه ممکن است برای جلوگیری از آسیب، خطای مربوط به فیوزینگ نمایش دهد.
تفاوت فیوزینگ با درام چیست؟
درام و فیوزینگ دو قسمت کاملاً متفاوت از دستگاه هستند.
درام در مراحل تشکیل تصویر نقش دارد.
اما فیوزینگ بعد از انتقال تصویر تونری به کاغذ وارد فرآیند میشود و تونر را تثبیت میکند.
به زبان ساده:
درام → کمک به تشکیل تصویر
فیوزینگ → تثبیت تصویر روی کاغذ
در مقاله قبلی درباره نقش درام دستگاه کپی بهصورت کامل توضیح دادیم.
عبارت «درام دستگاه کپی» را به مقاله قبلی لینک بده.
تفاوت فیوزینگ و دولوپر چیست؟
دولوپر نیز در بخش دیگری از فرآیند چاپ فعالیت میکند.
دولوپر به مدیریت و انتقال مناسب تونر در فرآیند تشکیل تصویر کمک میکند، در حالی که فیوزینگ در انتهای مسیر، تونر منتقلشده به کاغذ را تثبیت میکند.
پس به صورت ساده:
دولوپر → مدیریت تونر در سیستم تشکیل تصویر
درام → تشکیل تصویر
فیوزینگ → تثبیت تصویر روی کاغذ
در این بخش عبارت «دولوپر دستگاه کپی» را هم به مقالهای که قبلاً منتشر کردیم لینک بده.
این لینکسازی بین سه مقاله برای سئو خیلی مهم است.
علائم خرابی فیوزینگ دستگاه کپی چیست؟
مشکلات فیوزینگ میتوانند به شکلهای مختلفی ظاهر شوند. البته مانند درام و دولوپر، هر علامتی بهتنهایی اثبات نمیکند که فیوزینگ خراب است.
دستگاه باید ابتدا عیبیابی شود.
با این حال علائم زیر میتوانند نیاز به بررسی Fuser Unit را مطرح کنند.
۱. تونر با دست از روی کاغذ پاک میشود
یکی از شناختهشدهترین علائم مربوط به سیستم تثبیت این است که نوشته یا تصویر چاپشده بهخوبی روی کاغذ نچسبیده باشد.
اگر پس از چاپ با کشیدن دست روی نوشته، تونر بهراحتی پخش یا پاک شود، سیستم فیوزینگ یکی از اولین قسمتهایی است که باید بررسی شود.
چون تونر باید با حرارت و فشار مناسب روی کاغذ تثبیت شود.
اما نوع تونر، کاغذ و تنظیمات دستگاه نیز میتوانند در کیفیت تثبیت مؤثر باشند.
۲. کاغذ در قسمت فیوزینگ گیر میکند
Paper Jam میتواند در قسمتهای مختلف دستگاه اتفاق بیفتد.
اگر گیر کاغذ مرتباً در نزدیکی خروجی یا مجموعه فیوزینگ رخ دهد، باید مسیر کاغذ و اجزای فیوزینگ بررسی شوند.
رولرها، قطعات جداکننده یا سایر بخشهای مسیر ممکن است درگیر باشند.
۳. کاغذ چروک از دستگاه خارج میشود
چروک شدن کاغذ دلایل مختلفی دارد.
رطوبت کاغذ، کیفیت کاغذ، مسیر انتقال و فیوزینگ همگی میتوانند مؤثر باشند.
اگر مشکل به شکل مداوم اتفاق میافتد، وضعیت رولرها و مسیر فیوزینگ نیز باید بررسی شود.
۴. لکه یا اثر تکرارشونده روی چاپ
اگر یک لکه یا اثر در فاصلههای تقریباً منظم روی کاغذ تکرار شود، ممکن است یکی از قطعات چرخشی دستگاه دچار آلودگی یا آسیب شده باشد.
رولرهای فیوزینگ نیز از جمله قطعاتی هستند که تکنسین در چنین شرایطی بررسی میکند.
البته درام هم میتواند الگوی تکرارشونده ایجاد کند؛ بنابراین تشخیص باید دقیق انجام شود.
۵. ایجاد صدای غیرعادی
صدای غیرعادی هنگام عبور کاغذ از قسمت خروجی میتواند دلایل مکانیکی داشته باشد.
اگر صدا دقیقاً هنگام عبور کاغذ از Fuser ایجاد میشود، اجزای مکانیکی فیوزینگ باید بررسی شوند.
۶. نمایش خطای مربوط به حرارت
در بعضی دستگاهها، اگر دمای فیوزینگ به شرایط موردنیاز نرسد یا سیستم کنترل دما وضعیت غیرعادی تشخیص دهد، دستگاه خطا نمایش میدهد.
در چنین شرایطی دستگاه نباید بدون تشخیص علت مرتباً Reset شود.
سیستم حرارتی باید بررسی شود.
چرا تونر روی کاغذ نمیچسبد؟
یکی از جستجوهای رایج کاربران همین سؤال است:
چرا نوشته دستگاه کپی با دست پاک میشود؟
یکی از دلایل احتمالی، تثبیت ناقص تونر است.
فیوزینگ برای این کار باید دما و فشار مناسب ایجاد کند.
اگر این شرایط فراهم نشود، تونر ممکن است به شکل مطلوب روی کاغذ تثبیت نشود.
با این حال قبل از تعمیر فیوزینگ باید مواردی مثل:
- تونر مناسب
- نوع کاغذ
- تنظیم نوع کاغذ
- وضعیت سیستم حرارتی
بررسی شوند.
آیا هر بار که تونر پاک میشود باید فیوزینگ عوض شود؟
خیر.
این دقیقاً یکی از اشتباهاتی است که میتواند هزینه تعمیر دستگاه را بالا ببرد.
گاهی ممکن است فقط یکی از قطعات سیستم نیاز به سرویس یا تعویض داشته باشد.
در شرایط دیگر حتی ممکن است مشکل از خود فیوزینگ نباشد.
بنابراین راهکار صحیح:
عیبیابی → مشخص شدن علت → تعمیر یا تعویض قطعه لازم
است.
آیا فیوزینگ تعمیر میشود یا باید کامل تعویض شود؟
پاسخ به مدل دستگاه و نوع خرابی بستگی دارد.
در بعضی موارد امکان تعویض قطعات داخلی فیوزینگ وجود دارد و نیازی به تعویض کامل مجموعه نیست.
برای مثال ممکن است یکی از رولرها، بوشها یا قطعات دیگر نیاز به تعویض داشته باشد.
اما اگر آسیب گسترده باشد یا تعمیر از نظر اقتصادی منطقی نباشد، تعویض کامل Fuser Unit میتواند گزینه مناسبتری باشد.
عمر فیوزینگ دستگاه کپی چقدر است؟
مانند درام و دولوپر، نمیتوان یک عدد ثابت برای تمام دستگاهها اعلام کرد.
عمر فیوزینگ به:
- مدل دستگاه
- حجم چاپ
- نوع کاغذ
- شرایط استفاده
- کیفیت قطعات
- وضعیت سرویس
وابسته است.
سازندگان معمولاً برای قطعات یا Maintenance Kitهای مدلهای مختلف دوره سرویس مشخصی در نظر میگیرند.
برای دانستن عدد دقیق باید مشخصات همان مدل بررسی شود.
آیا کاغذ نامناسب به فیوزینگ آسیب میزند؟
نوع و وضعیت کاغذ اهمیت زیادی دارد.
استفاده از کاغذهای بسیار نامناسب، مرطوب، چروکیده یا دارای اجسام خارجی میتواند باعث ایجاد مشکل در مسیر کاغذ شود.
موضوع مهمتر وجود مواردی مثل:
منگنه، گیره، چسب یا اجسام خارجی
روی اسناد است.
ورود چنین اجسامی به مسیر دستگاه میتواند به قطعات داخلی آسیب بزند.
استفاده از کاغذ ضخیم چه تأثیری دارد؟
دستگاه باید بداند چه نوع کاغذی در حال استفاده است.
در برخی دستگاهها انتخاب نوع کاغذ میتواند روی سرعت و شرایط فیوزینگ تأثیر بگذارد.
اگر قصد استفاده از کاغذ ضخیم یا خاص دارید، ابتدا بررسی کنید که دستگاه از آن پشتیبانی میکند و تنظیم مناسب Paper Type را انتخاب کنید.
استفاده از کاغذ خارج از مشخصات توصیهشده دستگاه میتواند باعث مشکلات چاپ یا عبور کاغذ شود.
چرا فیوزینگ یکی از قطعات مهم دستگاه کپی است؟
حتی اگر تمام مراحل قبل از فیوزینگ بهدرستی انجام شده باشند، تثبیت نامناسب تونر میتواند خروجی نهایی را غیرقابل استفاده کند.
به همین دلیل سلامت Fuser Unit روی:
کیفیت نهایی چاپ، عبور صحیح کاغذ و تثبیت تونر
تأثیر دارد.
در محیطهای پرتردد که روزانه تعداد زیادی صفحه چاپ میشود، وضعیت این مجموعه اهمیت بیشتری پیدا میکند.
آیا میتوان فیوزینگ را در خانه تعمیر کرد؟
بهتر است بدون دانش فنی این کار انجام نشود.
فیوزینگ با حرارت و برق سروکار دارد و بعضی اجزای آن نیز حساس هستند.
علاوه بر خطر آسیب به قطعات، باز کردن نادرست دستگاه میتواند باعث ایجاد مشکلات بیشتر شود.
اگر دستگاه خطای Fuser دارد یا مشکل مکانیکی در این قسمت مشاهده میشود، تعمیر توسط تکنسین گزینه مناسبتری است.
فیوزینگ دستگاه کپی شارپ
دستگاههای مختلف فتوکپی شارپ از مجموعههای فیوزینگ متفاوتی استفاده میکنند.
بنابراین هنگام خرید قطعه نباید فقط عبارت:
«فیوزینگ شارپ میخواهم»
را اعلام کنید.
مدل دقیق دستگاه اهمیت زیادی دارد.
ممکن است قطعات فیوزینگ دو دستگاه از نظر ظاهری شبیه باشند اما سازگاری یکسانی نداشته باشند.
قبل از خرید بهتر است:
مدل دستگاه + کد قطعه + مدلهای سازگار
بررسی شوند.
هنگام خرید قطعات فیوزینگ به چه نکاتی توجه کنیم؟
چند مورد اهمیت بیشتری دارند:
مدل دقیق دستگاه: اولین و مهمترین اطلاعات.
کد قطعه: اگر در اختیار دارید، تطبیق قطعه بسیار سادهتر میشود.
سازگاری: بررسی کنید قطعه دقیقاً برای دستگاه شما مناسب باشد.
کیفیت قطعه: خصوصاً برای قطعاتی که با حرارت و حرکت مکانیکی سروکار دارند.
تشخیص خرابی: قبل از خرید مطمئن شوید واقعاً همان قطعه نیاز به تعویض دارد.
درام، دولوپر و فیوزینگ چه تفاوتی دارند؟
حالا که سه مقاله این سری را نوشتهایم، تفاوت آنها را خیلی ساده جمعبندی کنیم:
| قطعه | نقش اصلی |
|---|---|
| درام | تشکیل تصویر |
| دولوپر | کمک به مدیریت و انتقال تونر |
| فیوزینگ | تثبیت تونر روی کاغذ |
و در مقاله بعدی تونر را نیز به این مجموعه اضافه میکنیم.
این چهار موضوع در کنار هم دید بسیار خوبی از فرآیند چاپ دستگاه کپی به کاربر میدهند.
قطعات و مواد مصرفی فتوکپی شارپ
نگهداری صحیح دستگاه فقط به خرید تونر محدود نمیشود.
درام، دولوپر، قطعات فیوزینگ و سایر اجزای مصرفی نیز در طول عمر دستگاه ممکن است نیاز به سرویس یا تعویض داشته باشند.
اگر از دستگاههای شارپ استفاده میکنید، بهتر است قطعات را بر اساس مدل دقیق دستگاه تهیه کنید.
برای مشاهده دستگاهها و قطعات میتوانید بخش فتوکپی شارپ و مواد مصرفی پویاشارپ را بررسی کنید.
در این قسمت پیشنهاد میکنم سه لینک داخلی قرار بدهی:
«فتوکپی شارپ» → صفحه اصلی دستگاههای کپی شارپ
«درام دستگاه کپی» → مقاله درام
«دولوپر دستگاه کپی» → مقاله دولوپر
این سه لینک را حتماً بگذار؛ برای ساخت خوشه محتوایی خیلی خوب است.
جمعبندی
فیوزینگ دستگاه کپی یکی از بخشهای مهم مراحل پایانی چاپ است که با ایجاد حرارت و فشار مناسب، تونر را روی کاغذ تثبیت میکند.
مشکلاتی مانند پاک شدن تونر از روی کاغذ، گیر کاغذ در قسمت خروجی، چروک شدن صفحات، برخی لکههای تکرارشونده یا خطاهای حرارتی میتوانند نیاز به بررسی سیستم فیوزینگ را مطرح کنند.
اما مشاهده یکی از این علائم به معنی تعویض فوری Fuser Unit نیست.
ممکن است فقط یکی از اجزای فیوزینگ نیاز به سرویس یا تعویض داشته باشد یا حتی علت مشکل در بخش دیگری از دستگاه باشد.
به همین دلیل عیبیابی قبل از خرید قطعه اهمیت زیادی دارد.
برای تهیه قطعات و مواد مصرفی دستگاههای کپی شارپ میتوانید با پویاشارپ تماس بگیرید.
تلفن: 021-88863665
سوالات متداول
فیوزینگ دستگاه کپی چیست؟
فیوزینگ بخشی از دستگاه کپی است که با استفاده از حرارت و فشار، تونر منتقلشده روی کاغذ را تثبیت میکند.
چرا کاغذ بعد از چاپ گرم است؟
کاغذ در مرحله پایانی از سیستم فیوزینگ عبور میکند که برای تثبیت تونر از حرارت استفاده میکند.
چرا تونر از روی کاغذ پاک میشود؟
تثبیت نامناسب تونر یکی از دلایل احتمالی است و سیستم فیوزینگ باید بررسی شود؛ البته تونر، کاغذ و تنظیمات دستگاه نیز میتوانند مؤثر باشند.
آیا فیوزینگ قابل تعمیر است؟
بسته به مدل دستگاه و نوع خرابی، ممکن است امکان تعمیر یا تعویض قطعات داخلی آن وجود داشته باشد. در برخی شرایط نیز تعویض کامل مجموعه منطقیتر است.
عمر فیوزینگ دستگاه کپی چقدر است؟
عدد ثابتی برای همه دستگاهها وجود ندارد و به مدل، حجم کارکرد، شرایط استفاده و قطعات مورد استفاده بستگی دارد.
تفاوت درام و فیوزینگ چیست؟
درام در فرآیند تشکیل تصویر نقش دارد؛ فیوزینگ در مرحله پایانی تونر را روی کاغذ تثبیت میکند.
برای خرید فیوزینگ شارپ چه اطلاعاتی لازم است؟
مدل دقیق دستگاه و در صورت امکان کد قطعه را اعلام کنید تا سازگاری قطعه بررسی شود.
